- CAM3300 BTR02021 標準電力監測儀
- 產品型號：CAM3300
- 更新時間：2020-04-01
- 點擊次數：
- 備注：基于16 位單片機的、直接交流采樣的三相電量測量?jì)x表
-
- 收藏
- 產品介紹
產品型號：CAM3300
產品名稱：標準電力監測儀
功能簡述：
1、 基于16位單片機的、直接交流采樣；
2、 具有功能齊全、經濟實用、可靠性高、抗干擾能力強等眾多優點；

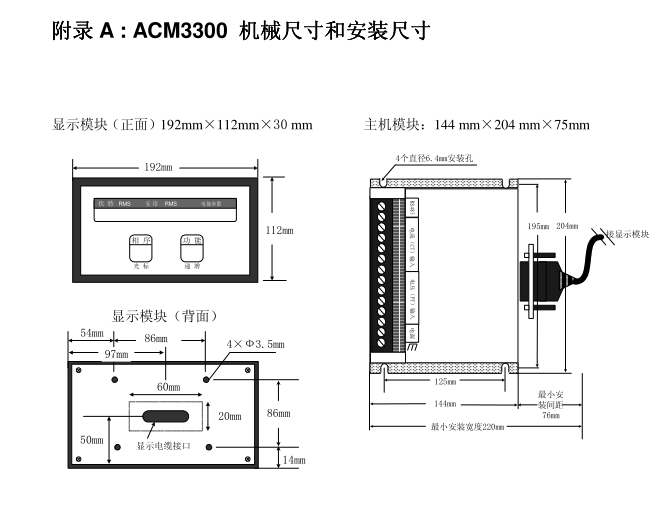

3、 采用測量主體和顯示模塊分開的方式，便于安裝；
4、 具有光電隔離的RS-485通訊口，RS-485為兩線局域網；
5、 每個環路可接32臺儀表；
6、 通訊速率為300-19200波特；
7、 開放的主/從方式的串行通信協議（與MODBUS協議兼容）使其可以與CAM系列監控儀及其它監控單元構成高效經濟的電力監控網絡(luò )；
8、 可廣泛地應用于工業和商業配電屏和開關裝置及各類自動化系統中。
通過面膜按鍵或上位微機可將CAM3300設定為Y、Δ等多種線制而無須進行端子接線的改動，以下為CAM3300的標準測量值：
相電壓
Va 、Vb 、Vc、V平均
線電壓
Vab、Vbc、V ca、V平均
電 流
Ia、Ib、 Ic、I平均
總功率
KW總
總電度
KWH總
有功功率
KWa、KWb、KWc、KW總
無功功率
KVARa、KVARb、KVARc、KVAR總
視在功率
KVAa、KVAb、KVAc、KVA總
有功電度
KWH輸入、KWH輸出
無功電度
KVARH輸入、KVARH輸出、KVARH總
視在功率電度
KVAH總
功率因數
COSФa、COSФb、COSФc、COSФ總
頻率
HZ
注：以上參數除電度外均有最大、最小值
CAM3300接線簡單，直接連接電流互感器而不需變送器，4線Ｙ系統347/600V以下不需電壓互感器。
CAM3300的所有內部參數如電壓、電流量程、電壓模式(Ｙ、△)、波特率、密碼等既可由面板按鍵設定，也可由計算機通過通訊口遠方設定，設置參數及測量數據在斷電后十年不丟失，參數設置具有口令保護。
