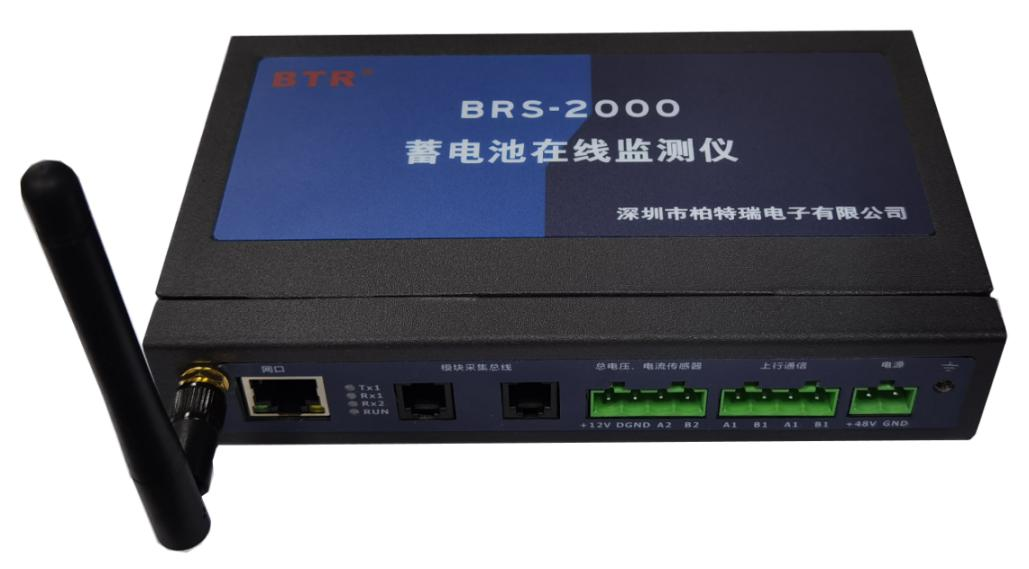

BRS-2000蓄電池在線監測系統主要有3部分組成：蓄電池單體模塊、一體化總電壓總電流傳感器、系統采集主機；其中：蓄電池單體模塊用于測量單節電池的電壓、溫度、內阻。一體化總電壓總電流傳感器用于測量每個電池組的總電壓和充放電電流。系統采集主機主要用于和多組電池數據的收發與管理，與系統監控平臺通過RS485總線或TCP/IP網絡(luò )進行數據傳輸，用于實時監測。

1.1 產品特點

●采用交流測試方法，進一步有效揭示電池特性和老化趨勢。

●系統采用微弱的交流測試電流，對電池沒有損害。 測試系統對電池組組裝和運行環境沒有任何影響。

●采用光電隔離測試技術和多重保護方案，安全可靠，實現每時每刻監測電池單體電壓、內阻、溫度以及總電壓、總電流數據。

●系統采用自動巡檢模式，免維護。最大支持掛接128個單體蓄電池模塊，數據采集頻率可根據需求自行調整（單次循環采集周期的長短與所掛接的蓄電池單體模塊數量有直接關系）。

●蓄電池內阻可根據需要調整上報時間，最小可實現每分鐘上報一次內阻數據。

●系統支持多種多樣的事件管理和數據統計功能，可實時統計多組(最大4組)蓄電池組的最大值，最小值，平均值以及蓄電池組的充電功率，放電功率，充電容量，放電容量，充電電能，放電電能等數據。

●系統采集主機和蓄電池單體模塊之間可選擇2.4G無線連接和有線連接兩種方式，適應現場各種不同施工場合。

●蓄電池單體采集模塊自帶LED顯示功能，支持現場查看每個模塊的電壓，內阻，溫度以及模塊地址，無線頻段等數據(此功能為選配)。

●系統具備蓄電池均壓充電功能，采集主機定時計算每節單體蓄電池的浮充電壓偏離度，對電壓偏離度較高的蓄電池啟動均壓充電功能。

●系統數據上行支持RS485以及TCP/IP以太網網絡(luò )化管理，有利于擴容和集中監控。

●符合 IEEE1188 規范推薦的電池維護方式。采用標準MODBUS-RTU 協議或TCP-MODBUS協議。
